n 设备信息

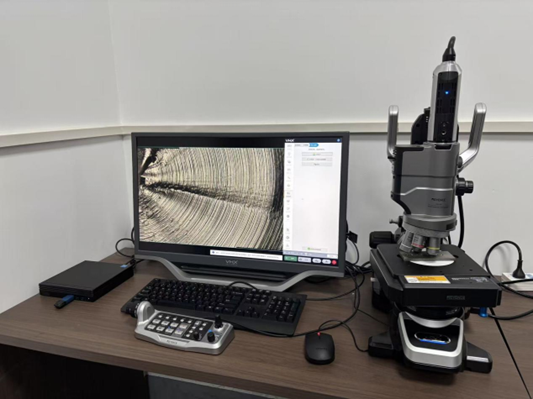

设备名称：超景深显微镜
资产编号：2025113506
规格型号：VHX-X1F
产地：日本
厂家：株式会社基恩士
启用日期：2025-5-19
所属单位：(055031)特种加工与振动室
使用性质：科研
资产负责人：曾光
联系电话：18638551588
联系邮箱：zengg8899@163.com
放置地点：(006609019)实训车间3
n 主要规格&技术指标
1.相机参数
1）摄像单元：1/1.7 型1222万像素CMOS图像传感器，总像素4168(H)×3062(V)，实效像素4024 (H)×3036(V)
2）扫描系统：逐行扫描
3）帧率：30fps(max.)
4）分辨率：快速2048(H)×1536 (V)，标准2880(H)×2160(V)，高分辨率（4k模式OFF）2880(H)×2160(V)，高分辨率（4k模式ON）4000(H)×3000(V)，高精细12000(H)×9000(V)*1
5）高清动态范围：RGB 各像素 16bit 灰度等级
7）增益：手动、预设
8）电子快门：自动、手动、1/30、1/60、1/120、1/250、1/500、1/1000、1/2000、1/5000、1/9000、1/19000
9）增压快门：0.03 S 至 4 S，可以 0.01 S 为单位设定
10）白平衡：单键、手动、预设 (2700K、3200K、5600K、9000K)
11）内置光源：高亮度LED，40000小时（参考值）
n 主要功能及特色
1） 微观测量与观察：超景深显微镜能够对各种材料加工表面进行微观测量和观察。
2） 微观测量与观察：通过非接触式拍摄，建立加工表面的3D图像，并利用系统软件对3D图像进行数据处理与分析。
3） 表面质量参数获取：获取反映器件表面质量的2D、3D参数，如平面度、粗糙度、波纹度等。
4） 一体化检测与测量：集微观测量、拍摄与观察功能于一体，提供全面的检测与测量解决方案。
5） 非接触式拍摄技术：采用非接触式拍摄方式，避免了对加工表面的物理损伤，确保了测量的准确性。
n 样本检测注意事项
1） 待测样品表面要求整洁，清理表面油污和碎屑，避免干扰成像或划伤镜头；
2） 确保样本完全干燥，液态残留可能导致镜头模糊或样本移动；
3） 样本尺寸需在显微镜工作距离和视场范围内，超大型样本需分区域检测；
4） 避免使用尖锐工具调整样本位置，防止划伤镜头或样本。
n 设备使用相关说明
1） 校内：100元/小时；校外：200元/小时；
2） 特殊检测价格面议。
