n 设备信息

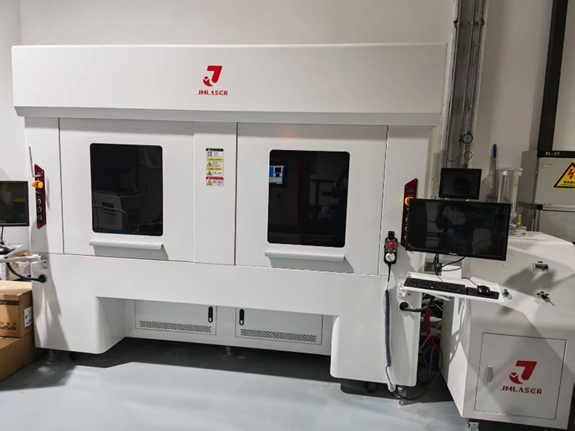

设备名称：多功能激光加工机
资产编号：2025113406
规格型号：JM-JGZ6000
产地：中国武汉
厂家：武汉金密激光技术有限公司
启用日期：2025-05-19
所属单位：(055031)特种加工与振动室
使用性质：科研
资产负责人：曾光
联系电话：18638551588
联系邮箱：zengg8899@163.com
放置地点：(006609019)实训车间3
n 主要规格&技术指标
1、6000W光纤激光器
1) 激光波长：1070nm
2) 最大激光输出功率：6000W
3) 光纤输出数量：单支光纤
4) 光纤芯径：100um
5) 光纤可弯曲半径：不小于80mm
6) 整机耗电功率：20KW
7) 激光频率：连续
8) 电力需求：380V±5% 50/60Hz
9) 工作温度范围：10-50℃、
10) 激光水冷温度范围：20-22℃
11) 冷却水流量：30l/min
12) 输出功率稳定性：2%
13) 冷却方式：水冷
14) 瞄准定位：红光指示
15) 光纤长度：20米
2、数控工作台
1）数控工作台采用精密导轨和滚珠丝杆传动，驱动采用进口交流伺服电机驱动。升降工作台驱动电机采用带锁伺服电机，放置激光焊接断电时下滑。
2）工作台面尺寸500*500mm，在工作台面上布置有M6矩阵螺孔，方便固定焊接工装，最大承重100Kg。
3）X-Y工作台行程：500mm，定位精度：0.03mm，重复定位精度：±0.015mm。
4）Z轴行程：500mm，定位精度：0.03mm，重复定位精度：±0.015mm
n 主要功能及特色
1） 具有激光焊接、激光切割、激光打标、激光淬火等功能。
2） 激光焊接：航空金属材料激光焊接实验：既可以对常用航空金属材料（如：钛合金、铝合金、不锈钢、碳钢等）进行激光点焊、拼焊、和密封焊接，也可以对机翼铝合金与碳纤维增强聚合物复合材料的进行激光焊接。焊接熔深≤4mm（不锈钢、碳钢）；
3） 激光切割：可对金属等材料实施切割，最大切割厚度≤20mm（低碳钢）。最小切缝宽度0.3mm（1mm厚不锈钢），最大切割速度200mm/mim。对材料可切割加工出各种规则图形。
4） 激光打标与打孔：主要用于超精细打标、雕刻、钻孔，特别适合用于航空零部件材料打标、多孔连打、有机材料材料进行复杂的图形切割等应用领域。
5） 激光淬火：可对金属工件实施激光淬火，淬硬层深度≥0.5mm。
n 样本检测注意事项
1） 样本尺寸需在设备工作台行程范围内（如20m光纤允许的最大加工面积）；
2） 金属样本需去除氧化层或油污，防止激光反射率异常；
n 设备使用相关说明
1） 校内：200元/小时；校外：400元/小时，，价格包含氩气等保护气体费用；
2） 特殊检测价格面议。
