n 设备信息

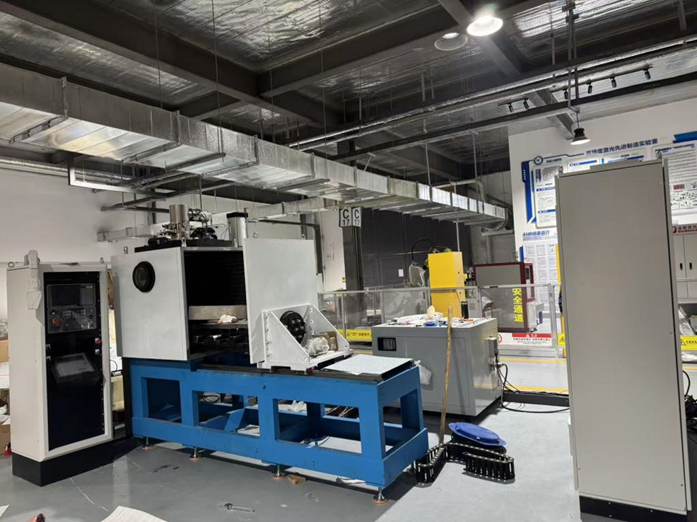

设备名称：复合板制坯真空电子束焊接试验机
资产编号：2025361006
规格型号：EBW80
产地：中国
厂家：桂林凯隆电子科技有限公司
启用日期：2025-12-19
所属单位：(055031)特种加工与振动室
使用性质：科研
资产负责人：曾光
联系电话：18638551588
联系邮箱：zengg8899@163.com
放置地点：(006609019)实训车间3
n 主要规格&技术指标
1.主要参数
1.电子枪
1.1电子枪采用先进CNC伺服动枪系统:可实现真空密封条件下电子枪精密快速运动。
1.2电子枪额定功率：15KW,最大焊接熔深45mm（不锈钢），焊缝深宽比15：1。
1.3电子枪加速电压：0～80KV连续可调，加速电压稳定度±0.3%，纹波因素1%，重复度±0.3%。
1.4束流范围：0.1mA～180mA束流连续可调，束流稳定度：±0.3％。纹波因素1%，重复度±0.3%。
1.5电子枪聚焦电流及工作距离：聚焦电流包含：300～800mA；有效工作距离：50～500mm。
1.6聚焦电流稳定度：聚焦电流纹波因素0.5%，稳定度±0.1%，重复度±0.3%。
1.7扫描频率：0～1000Hz。
1.8电子束最大焊接深度：45mm（不锈钢材料）。
2.高压电源：额定功率15KW。0-80KV连续可调；电压稳定度：±0.3％。
3.电子枪室真空系统
3.1.真空度：7.0×10-3Pa；抽真空时间≤10min。
3.2.电子枪极限真空度：2.0×10-3Pa。
4.电子枪对中观察系统
4.1.包括带光学变焦（4～8倍）的CCD摄像头（4K高清），图像可放大8倍。
4.2光学变焦方式：电动变焦。
4.3带十字交叉线辅助对中，可实现无束流对中焊缝。
5.焊接真空室
5.1焊机室内部尺寸：1000mm（长）×800mm（宽）×900mm（高）；可满足最大工件为两片金属板250mm*250mm*X和250mm*250mm*Y叠加后250mm*250mm*(X+Y=100)(长宽高）的四方体，焊缝为四条250mm边长的封边焊，电子束射入方向为沿接合面向内的方向，要求一次抽真空焊完四条边的焊接工艺要求。
5.2焊接室带有直径130mm观察窗，位于真空室的中上部,位置有利于观察焊接室内部。
5.3焊接室门采用电动推拉式开合。
5.4真空室壁厚度35mm，及观察窗具有防止X射线泄漏安全防护能力，X射线泄漏：＜2.1μSv/h。
6.焊接室真空系统：焊接室工作真空度：7×10-2Pa，抽真空时间≤10min。
7.工作台及运动机构
7.1工作台尺寸：550mm×350mm。
7.2工作台行程：X轴电子枪运动轴：200mm，Y轴：350mm。
7.3工作台最大承重：400Kg。
7.4工作台运动精度：重复定位精度±0.3mm/400mm。
7.5工作台直线运动速度：0-1000mm/min，速度稳定度优于±1%。
7.6旋转工作台速度：0～20转/分之间连续可调，速度稳定度优于±1%，旋转单位精度：±0.1°，最大承载能力：200kg。
n 主要功能及特色
一、设备总体功能：高品质大功率电子枪，电子束能量密度高，焊缝深、直，深宽比高，可满足精密大功率机械零件连续焊接要求。
二、特色
本设备属于真空高能束焊接设备，将板坯试验件放入真空室工作台上，在真空室达到一定真空度后，将电子枪发出的电子束对准焊缝位置，通过直线工作台运动将板坯一条边封焊，然后通过旋转工作台将工件旋转九十度，将另外一边对准电子枪，再通过直线工作台运动再封第二条边，依次类推将四条边全部封焊完毕，即完成板坯焊接。本设备还可以焊接其他直线焊缝和环焊缝，可对各类合金钢、不锈钢、钛合金、铝合金、铜等材料进行焊接。电子束焊接具有焊缝热影响区小、能量注入小、可精密控制、不需开坡口、不需填丝、焊缝无氧化、焊后变形小等特点，可焊接各种金属或部分异种金属对接。
n 样本检测注意事项
（一）电子束焊机操作人员受到辐射伤害的风险：
应对措施：确保操作人员接受相关培训，了解辐射防护知识和操作规范；提供必要的个人防护装备，如辐射护目镜、防护服等；定期对操作人员进行健康检查，及时发现和处理辐射伤害。
（二）电子束焊机设备故障导致火灾或爆炸的风险：
应对措施：定期对设备进行检查和维护，确保设备运行正常；设立火灾报警器和灭火设备，及时发现和扑灭火灾；建立应急预案，培训员工应对突发情况。
（三）电子束焊机操作不当导致工件损坏或质量问题的风险：
应对措施：对操作人员进行严格的培训和考核，确保其熟练掌握操作技能；建立质量检验制度，对焊接工件进行全面检测和评估；建立质量追溯体系，追踪和处理质量问题的来源。
n 设备使用相关说明
1） 校内：300元/小时；校外：600元/小时；
2） 特殊加工焊接价格面议。
