n 设备信息

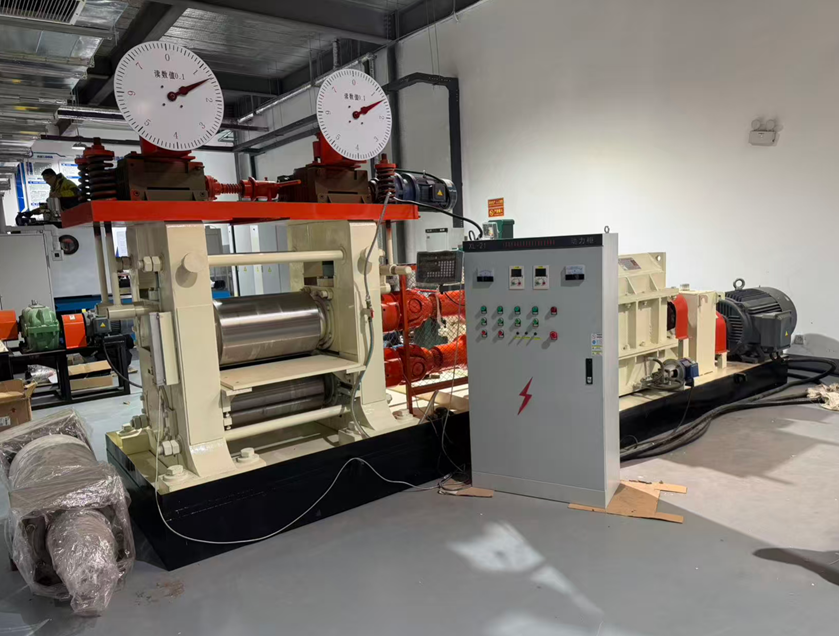

设备名称：金属复合材料轧机
资产编号：2025360806
规格型号：ZYZJ-400×600
产地：中国
厂家：巩义市振元机械有限公司
启用日期：2025-12-19
所属单位：机械工程学院
使用性质：科研
资产负责人：张义帅
联系电话：13598089650
联系邮箱：zengg8899@163.com
放置地点：(006609019)实训车间3
n 主要规格&技术指标
1.坯料规格：进料宽度500mm、进料厚度60mm。
2.轧后厚度：最薄0.5mm，能实现60mm钛合金板材轧至0.5mm。
3.轧制方式：复合式热轧（单向轧制）。
4.最大轧制压力：1000kN。
5.最大轧制速度：15m/min，上下轧辊分别配备上下轧辊可分别调速（异步轧制）。
6.光滑轧辊，数量2个，总成规格：Φ400×600mm，材质性能9Cr2Mo，辊面硬度HRC62。
7.机架立柱断面：200×240mm。
8.轧辊最大开口度：60mm。
9.轧机机架立柱断面：200×240mm。
10.压下螺杆：S110×8，材质性能为40Cr。
11.平衡装置：用于平衡上辊。
12.十字万向接轴：冶金十字万向接轴。
13.联合减速机：速比：80:1输出中心距：400mm。
14.整机功率：160KW。
n 主要功能及特色
金属复合材料轧机：复合材料轧机是用于生产金属层状结构复合板的机械设备。它利用轧机将多层复合材料压制成板材、管材等形状。复合轧机的工作原理是通过压力将金属材料挤压成所需形状和尺寸，具体过程包括将金属材料送入轧机的轧辊之间，轧辊开始旋转并将金属材料夹在轧辊之间，然后对金属材料施加压力使其发生塑性变形，经过多次轧制后，金属材料逐渐变形成所需形状和尺寸。复合轧机的主要构造包括上下工作辊和支撑辊三部分，其中上下工作辊用于对金属材料进行挤压，支撑辊用于支撑金属材料的重量。
n 样本加工注意事项
加工样品应保证平整，不超过最大厚度。金属复合材料轧机在轧制层合板过程中操作失误、指挥不当等有造成起重伤害、碾压伤害的风险。
n 设备使用相关说明
1） 校内：260元/小时；校外：520元/小时；
2） 特殊加工价格面议。
